光学材料实验室是开展光学材料研发、测试与分析的精密场所，其装修设计需满足高洁净度、高稳定性、低干扰的核心要求，以保障光学元件（如透镜、棱镜、光纤、激光晶体等）的性能不受环境因素影响。本文结合GB 50346-2004《实验室建筑技术规范》、GB 50243-2016《通风与空调工程施工质量验收标准》、GB 50591-2010《洁净室施工及验收规范》等国家规范，以及光学实验室的特殊需求，从环境控制、材料选择、系统配置、安全防护等方面提供全面的设计指南。

一、核心设计原则

• 光学材料实验室的设计需遵循“稳定优先、污染控制、安全为本、灵活预留”四大原则：

• 稳定优先：控制温度、湿度、振动、气流等环境因素，避免其对光学元件的尺寸、形状、折射率等性能产生影响；

• 污染控制：严格管控空气中的微粒（灰尘、纤维）、化学污染物（腐蚀性气体、溶剂蒸汽）及静电，防止其附着或侵蚀光学元件；

• 安全为本：防范火灾、爆炸、电气事故及有害气体积聚，保障人员与设备安全；

• 灵活预留：为未来设备升级、光路扩展预留空间与基础设施接口，适应光学技术的发展需求。

二、环境控制设计

环境控制是光学材料实验室的核心，需重点管控洁净度、温湿度、振动、气流四大参数：

1. 洁净度控制

• 光学元件（尤其是激光器件、高精度透镜）对空气中的微粒极为敏感，灰尘会导致光散射、降低透过率，甚至划伤光学表面。

• 洁净等级：根据实验需求选择万级（ISO 7）或千级（ISO 6）洁净室标准（参考GB 50073-2013《洁净厂房设计规范》）；

• 气流组织：采用垂直层流送风，确保工作区气流均匀、无死角，有效排除微粒；

• 材料选择：墙面与天花板采用光滑、不产尘、易清洁的材料，地面采用防静电PVC卷材；

• 正压设计：保持实验室内部气压略高于外部，防止外部污染空气渗入。

2. 温湿度控制

• 温度波动会导致光学元件热胀冷缩，影响光路对准精度；湿度不当会引发静电吸附灰尘或光学元件受潮。

• 温度控制：采用独立精密空调系统，温度范围控制在20±0.5℃，避免热源与光学平台直接接触；

• 湿度控制：湿度维持在40%-60%RH，通过空调系统的加湿/除湿功能实现，防止静电与受潮；

• 气流设计：送风口与回风口避开光学平台，避免气流直接吹向元件，减少空气流动对光路的干扰。

3. 振动控制

• 微小振动会导致光路偏移、干涉条纹抖动，影响实验精度。

• 选址要求：远离振动源，优先选择建筑底层；

隔振措施：

• 光学平台采用主动隔振系统，抵消地面振动；

• 大型设备采用独立地基，避免振动传递；

• 实验室结构采用高刚度设计，增强抗振能力。

4. 气流与通风控制

• 良好的通风可排除实验过程中产生的有害气体，同时保持空气清新。

• 通风系统：采用局部排风+全面通风组合：

• 局部排风：在光学元件清洗区、溶剂存储区设置通风柜，及时排除有害气体；

• 全面通风：采用变风量（VAV）系统，根据实验室人数与设备发热量调整送风量，保持空气新鲜；

• 气流方向：送风口位于天花板，回风口位于地板，形成“从上到下”的垂直气流，避免气流紊乱。

三、材料选择指南

实验室装修材料需满足环保、耐腐蚀、防静电、易清洁的要求，具体如下：

1. 墙面与地面材料

• 墙面：采用彩钢板或电解钢板，表面光滑、不产尘，接缝处用圆弧铝型材密封；

• 地面：采用防静电PVC卷材，或环氧自流平，避免灰尘积聚；

• 吊顶：采用彩钢板吊顶，预留检修口（用于空调、电气系统维护）。

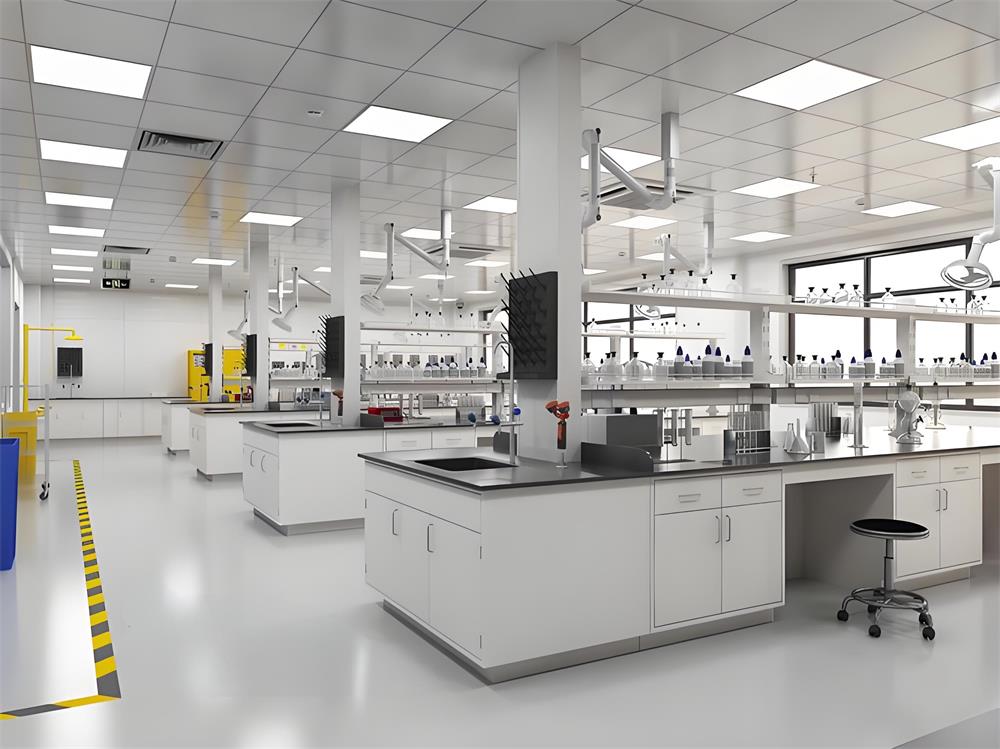

2. 实验台与柜体材料

• 实验台：台面采用环氧树脂板或不锈钢板，柜体采用钢木结构或全钢结构；

• 试剂柜与药品柜：采用防腐蚀材料，配备通风装置；

• 光学元件存储柜：采用密封式设计，防止灰尘侵入。

3. 环保与安全要求

• 环保材料：选择低甲醛、无VOC的板材，避免甲醛等有害气体挥发；

• 防火材料：墙面、吊顶、实验台采用防火等级B1级以上的材料，电气线路采用阻燃套管；

• 防静电材料：地面、实验台、柜体采用防静电处理，避免静电吸附灰尘或损坏电子元件。

四、系统配置要求

光学材料实验室需配置电气、照明、供气、给排水四大系统，满足实验需求：

1. 电气系统

• 电源要求：采用三相五线制，预留足够功率，满足激光器、光谱仪等大功率设备的需求；

• 接地系统：设置独立接地极，所有设备均需可靠接地，防止静电与电磁干扰；

• 线路设计：采用暗敷管线，强弱电分开布线，防止电磁干扰。

2. 照明系统

• 照度要求：实验区照度≥500Lx，存储区与走廊照度≥200Lx；

• 灯具选择：采用洁净灯具，避免使用有光泽的灯具；

• 应急照明：在楼梯、走廊、实验区设置应急照明，保障紧急情况下的人员安全。

3. 供气系统

• 气体类型：根据实验需求提供压缩空气、氮气、氩气等气体；

• 供气方式：采用集中供气，气瓶间需通风良好、远离火源；

• 管道材料：采用不锈钢管，管道标识清晰。

4. 给排水系统

• 给水要求：采用PP-R管，在光学元件清洗区、溶剂配制区设置水槽，满足实验用水需求；

• 排水要求：采用PVC管，设置U形反水弯，实验废水单独收集；

• 纯水系统：若需高纯度水，配置反渗透（RO）纯水系统。

五、安全防护设计

光学材料实验室需防范火灾、爆炸、有害气体、电气事故等风险，具体措施如下：

1. 消防设施

• 灭火器：在实验区、气瓶间、走廊设置干粉灭火器（ABC级，适用于电气、固体、液体火灾），每20㎡放置1具；

• 消防喷淋：采用湿式喷淋系统（符合GB 50084-2017《自动喷水灭火系统设计规范》），喷头间距≤3m；

• 火灾报警：安装烟雾探测器，在实验区、气瓶间、走廊设置手动报警按钮。

2. 气体安全

• 气瓶存储：气瓶存放在专用气瓶间，采用固定架，标识清晰；

• 气体泄漏报警：在气瓶间、实验区设置气体泄漏探测器，报警信号联动至实验室监控系统；

• 通风措施：气瓶间设置防爆通风机，及时排除泄漏气体。

3. 电气安全

• 漏电保护：所有插座、设备均安装漏电保护器，防止触电事故；

• 过载保护：大功率设备采用专用回路，避免线路过载；

• 接地保护：所有设备外壳、金属框架均需可靠接地，防止静电与电磁干扰。

4. 应急处理

• 紧急淋浴与洗眼器：在化学试剂存储区、清洗区设置紧急淋浴与洗眼器，保障人员接触有害液体时的应急处理；

• 应急照明：在楼梯、走廊、实验区设置应急照明，保障紧急情况下的人员安全；

• 疏散通道：保持疏散通道畅通，设置应急出口标识，避免堆放杂物。

六、施工与验收要求

施工与验收是确保设计落地的关键环节，需严格遵循以下要求：

1. 施工管理

• 交叉作业协调：由总包方统一协调土建、暖通、电气、洁净等专业施工，避免相互干扰；

• 洁净施工：遵循GB 50591-2010《洁净室施工及验收规范》，施工人员需穿洁净服，物料需经风淋室后进入实验室；

• 质量控制：关键工序需旁站监督，确保施工质量符合要求。

2. 验收标准

• 洁净度测试：采用粒子计数器，符合设计要求；

• 温湿度测试：连续监测24小时，温度波动≤±0.5℃，湿度波动≤±5%RH；

• 振动测试：采用振动分析仪，符合设备要求；

• 电气测试：检查接地电阻、漏电保护器、电源电压；

• 消防测试：测试烟雾探测器、喷淋系统、应急照明。

光学材料实验室的装修设计需综合考虑环境控制、材料选择、系统配置、安全防护等多方面因素，严格遵循国家规范与光学实验的特殊需求。通过稳定的环境控制（洁净度、温湿度、振动）、合适的材料选择（环保、耐腐蚀、防静电）、完善的系统配置（电气、照明、供气、给排水）及严格的安全防护（消防、气体、电气），可保障光学实验的准确性与可靠性，为光学材料的研究与应用提供有力支撑。
