建设一个安全、高效、现代化、可扩展的煤化工研发实验室，满足从煤样分析、小试工艺开发、催化剂评价到产品性能测试的全流程研发需求，并符合国家相关安全、环保与职业健康法规。

第一部分：总体设计与规划原则

• 1.安全第一原则：所有设计必须优先考虑人员、设备和环境安全。防火、防爆、防毒、防腐蚀、防泄漏是核心。

• 2.流程合理化原则：实验室布局应遵循研发工艺流程（样品准备→预处理→反应/转化→产物分离→分析检测），减少物料和人员交叉流动。

• 3.模块化与灵活性原则：考虑到研发方向的变动，采用模块化设计，便于未来重组和扩展。

• 4.分区管理原则：严格区分洁净区、控制区、潜在污染区，并设置明确的物理或空间分隔。

• 5.人性化与智能化原则：创造舒适的工作环境，并引入实验室信息化管理系统、智能安防与环境监控系统。

第二部分：功能分区与平面布局

建议划分为以下几个核心区域：

1.样品预处理与常规分析区：

• 功能：煤样的接收、破碎、筛分、干燥、工业分析与元素分析（水分、灰分、挥发分、硫分等）。

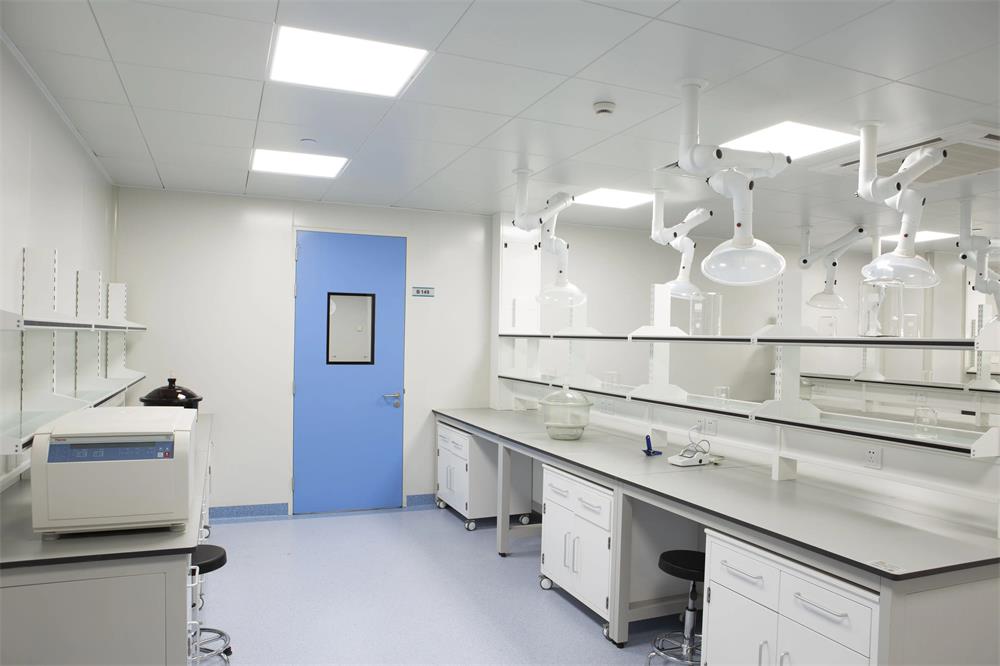

• 设计要求：防尘通风，设置万向抽气罩处理粉尘；坚固的实验台承重；配置马弗炉、干燥箱等。

2.高温高压反应与催化剂评价区（核心危险区）：

• 功能：进行煤气化、液化、热解、催化转化等小试实验，催化剂制备与评价。

设计要求：

• 独立隔间或防爆墙隔离。

• 全面强制通风，换气次数≥12次/小时，设置防爆风机和可燃/有毒气体泄漏报警系统。

• 地面防滑、防腐、防静电。

• 配备防爆型通风橱/安全柜，用于装卸催化剂和有毒化学品。

• 反应器周围设置防爆墙或防护罩，控制台设在隔离墙外。

• 电路、照明、开关、插座全部采用防爆型。

• 设置紧急淋浴和洗眼器。

3.产物分离与纯化区：

• 功能：对反应产物进行冷凝、分馏、萃取、过滤、离心等操作。

• 设计要求：通风良好，实验台耐化学腐蚀。配置标准通风柜和万向抽气罩。妥善处理有机废气。

4.分析检测区：

• 功能：配备大型精密分析仪器，对原料、中间体、最终产物进行定性和定量分析。

• 主要仪器可能包括：气相色谱-质谱联用仪、高效液相色谱仪、红外光谱仪、X射线衍射仪、热重分析仪、比表面与孔隙度分析仪等。

设计要求：

• 独立、洁净、稳定：防尘、防震、独立接地、温湿度控制。

• 充足稳定的电源：配备不间断电源（UPS）和稳压电源。

• 特殊气体供应：集中或独立气瓶间，通过铜/不锈钢管路输送高纯气体，末端加装净化器。

• 充足的实验台面与储物空间。

5.辅助功能区：

• 钢瓶间：独立、靠外墙、强制通风、防爆、气瓶固定。

• 化学品储藏室：分设剧毒/易燃易爆品专用安全柜和普通化学品柜。防火防爆，通风良好。

• 洗涤与灭菌室：设置耐腐蚀水槽、洗眼器、烘箱、超声波清洗机。

• 数据处理与办公室：与实验区相对隔离，保证人员健康。

• 备件与耗材库房。

第三部分：关键系统工程

1.通风系统（生命线工程）：

• 全面通风：采用全新风系统，保证各区域压力梯度，防止污染物扩散。

• 局部通风：根据需求选用：

• 标准通风柜：用于常规化学操作，面风速0.3-0.5m/s。

• 防爆型通风柜/安全柜：用于涉及易燃易爆物的操作。

• 万向抽气罩/原子吸收罩：用于定点排放。

• 屋顶风机：用于钢瓶间、化学品库的全面排风。

• 尾气处理：废气必须集中收集，根据成分设计相应的喷淋塔、活性炭吸附等预处理装置，达标后方可排入大楼总管道。

2.电气系统：

• 分级供电：照明、空调、办公用电为一路；仪器设备为独立一路，稳压稳频；应急照明、报警系统、生物安全柜等为不间断电源（UPS）回路。

• 防爆设计：危险区域内全部使用防爆灯具、防爆开关、防爆插座。

• 综合布线：预留充足的网络、电话接口，为智能化管理打下基础。

3.给排水系统：

• 给水：实验区设置纯水（去离子水/反渗透水）和自来水终端。地面设置紧急淋浴器。

• 排水：采用耐腐蚀的PP或高密度聚乙烯材质管道。含特殊污染物的废水必须设置独立的收集装置，委托有资质单位处理，严禁直排。

4.气路系统：

• 集中供气：将气体钢瓶集中于独立气瓶间，通过316L不锈钢或铜管输送至各实验点位。

• 安全措施：管路标识清晰，安装压力调节阀、截止阀、泄漏报警器。氢气等易燃气体管路需额外考虑吹扫、排空和阻火装置。

5.安全与智能监控系统：

• 气体泄漏报警系统：监测H2、CO、CH4、H2S、挥发性有机物等。

• 火灾报警与自动灭火系统：根据危险等级，可能需设置气体灭火系统保护精密仪器区。

• 视频监控系统：覆盖主要通道和危险区域。

• 门禁系统：控制不同区域的人员进出权限。

• 环境监控系统：实时监控温湿度、压差、通风柜面风速等，并集中显示报警。

• 紧急报警按钮：在关键位置设置，直通控制中心。

第四部分：装修与材料选择

1.隔墙与吊顶：

• 采用防火、防潮、易清洁材料。危险区隔墙需达到相应防爆和防火等级。吊顶内应便于检修管道。

2.地面：

• 推荐使用环氧树脂自流平或PVC卷材。特点：整体无缝、耐酸碱腐蚀、耐磨损、防滑、易清洁。危险区需导静电。

3.实验台柜：

• 台面：高温高压区选用实心理化板或陶瓷板；常规区可用环氧树脂板或千思板。

• 柜体：采用钢木或全钢结构，表面经酸洗磷化、环氧树脂喷涂处理，防腐耐用。

4.门窗：

• 外门及危险区间隔门应为防火防爆门。窗户采用密闭性好的型材，部分区域可采用防爆玻璃观察窗。

第五部分：实施步骤与建议

1.前期准备：

• 成立项目组，明确研发方向、预算、时间表。进行详细的需求调研。

2.设计阶段：

• 委托具有化工、尤其是石化/煤化实验室设计经验的专业设计院或公司，完成概念设计、初步设计和施工图设计。设计必须通过内部及外部评审。

3.施工与采购：

• 选择有资质的施工单位。关键设备（通风柜、安全柜、气路工程、实验台）可单独招标或施工单位全包。

4.验收与调试：

• 分项验收：隐蔽工程（水电、管道）、装修工程、各系统单独调试。

• 综合性能验收：全面测试通风效果、气流组织、压差、洁净度、设备联调等。

• 安全验收：确保所有安全设施（报警、消防、应急）正常工作。

• 合规性验收：取得消防、环保、职业卫生等部门的验收文件。

5.培训与移交：

• 对实验室人员进行全面的安全、设备、SOP培训，并移交全部图纸、手册和保修文件。

第六部分：特别注意事项

• 规范与标准：严格遵守《建筑设计防火规范》、《石油化工企业设计防火标准》、《实验室生物安全通用要求》、《通风与空调工程施工质量验收规范》等国家及行业标准。

• 三废处理：废液、废气、固废的处理方案必须前置设计，同步建设，这是环评和运营的关键。

• 预留与发展：为未来可能的设备添加、团队扩充预留足够的空间、荷载、管道接口和电力容量。

煤化工研发实验室的建设是一个复杂的系统工程，安全是基石，规划是灵魂，质量是保障。必须在项目启动之初就进行周密规划，并贯穿设计、施工、验收的全过程，才能建设出一个真正为煤化工科技创新提供强大支撑的现代化研发平台。
