实验室供气系统是保障实验正常运行的关键基础设施，兼顾安全性、稳定性、经济性及可维护性。以下从需求分析、系统设计、安装施工到运维管理的全流程方案，适用于高校、科研院所、企业研发实验室等场景。

一、需求分析与气体分类

1.气体需求调研

• 气体种类：明确实验室常用气体（如O₂、N₂、Ar、H₂、CO₂、CH₄、C₂H₂、压缩空气、高纯气体、腐蚀性气体（Cl₂、HCl）等）。

• 参数要求：纯度（如99.999%高纯氮vs工业级99%）、压力（低压0.1-0.5MPa/高压10-15MPa）、流量（单台设备耗气量）、使用频率（连续/间歇）。

• 特殊需求：腐蚀性气体防腐蚀设计；可燃气体（H₂、CH₄）防爆；有毒气体（Cl₂、NH₃）密闭回收或中和处理。

2.气体分类管理

常规气体：空气、N₂、O₂（非易燃），可采用钢瓶或集中供气。

危险气体：

• 可燃气体（H₂、C₂H₂）：单独房间存放，防爆电气，浓度监测（爆炸下限25%报警）。

• 有毒气体（Cl₂、SO₂）：密闭管道+泄漏报警+应急吸收装置（如碱液池）。

• 高压气体（>10MPa）：加强管道壁厚，设置泄压阀。

二、气源系统设计

1.气源类型选择

• 高压钢瓶：适用于小用量、多品种气体。配置汇流排，自动切换气瓶余压报警。

• 气体发生器：适用于大用量、高纯度需求，避免频繁换瓶，降低安全风险。

• 集中供气站：大型实验室推荐方案，通过空压机+干燥机+过滤器制备压缩空气；或外购液态气体汽化后供应，配置汽化器、缓冲罐。

2.气源房设计

• 位置：独立房间，远离热源/火源，通风良好，地面做防腐处理。

• 安全设施：可燃气体泄漏报警、防爆灯/开关、消防器材、紧急冲淋装置。

• 气瓶管理：固定防倒架，标识清晰；空瓶/满瓶分区存放，可燃气体与助燃气体分库存放。

三、管道系统设计

1.管道材质与规格

材质选择：

• 惰性/非腐蚀性气体：不锈钢304或紫铜管。

• 腐蚀性气体：316L不锈钢或聚四氟乙烯软管。

• 压缩空气：镀锌钢管或不锈钢。

• 管径计算：根据最大流量确定，避免压降过大。

2.管道布局与安装

走向原则：短直少弯头，避开高温/振动区域；垂直管道设排水阀，水平管道坡度≥3‰。

连接方式：

• 不锈钢管：自动焊或卡套连接。

• 铜管：银钎焊或卡压式接头。

• 禁止螺纹连接，高压段用无缝钢管。

• 标识管理：管道按气体种类涂色，标注流向箭头及介质名称。

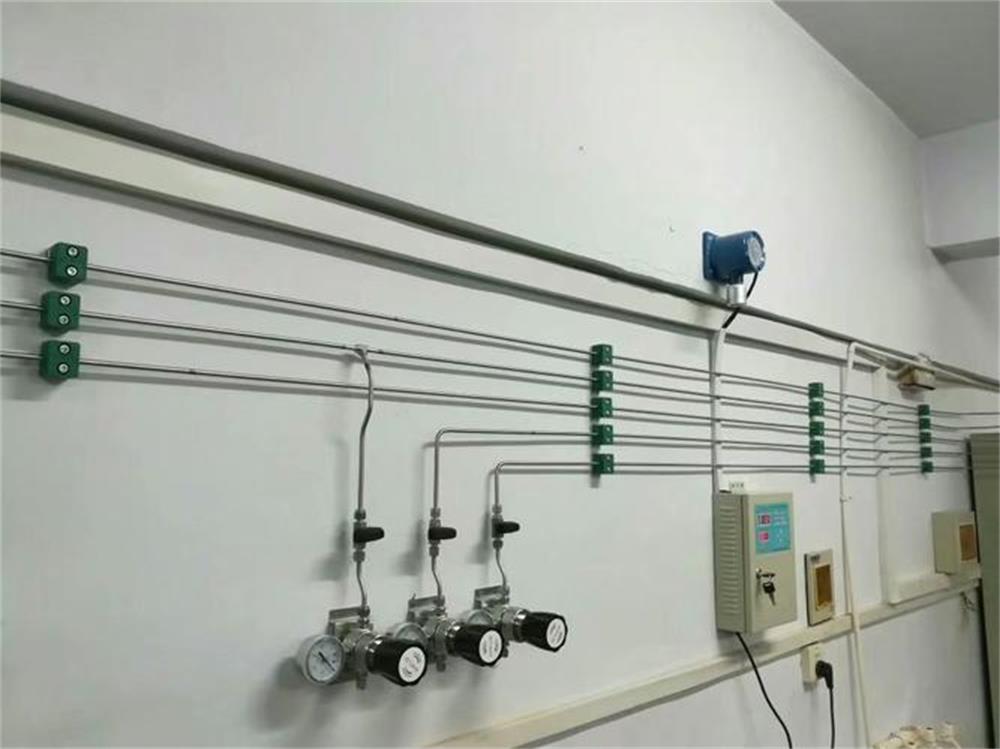

四、终端设备与安全控制

1.终端供气单元

气瓶柜/气体分配箱：

• 可燃气体柜：带防爆风机、泄漏报警、紧急切断阀。

• 有毒气体柜：集成负压抽吸、洗眼器。

• 终端面板：安装于实验台侧方，含快速接头、二级减压阀、压力表、过滤器。

2.安全控制系统

①监测报警：

• 可燃气体：催化燃烧传感器，报警值设为25%LEL。

• 有毒气体：电化学传感器，报警值设为IDLH的1/2。

• 所有报警信号接入实验室监控室。

②联锁保护：

• 泄漏报警触发时，自动关闭上游阀门、启动排风、切断设备电源。

• 高压管道超压时，安全阀起跳泄压至安全区域。

五、安装施工与验收

1.施工流程

• 预制加工：管道切割→去毛刺→酸洗钝化→吹扫。

• 现场安装：支架固定→管道焊接/连接→支管接入终端→压力测试。

• 清洁度控制：高纯气体管道用高纯氮气吹扫，经尘埃粒子检测。

2.验收标准

• 压力测试：液压试验或气压试验。

• 泄漏检测：氦质谱检漏或皂液检测。

• 功能验证：模拟泄漏测试报警响应时间、紧急切断阀动作时间。

六、方案优化建议

• 智能化升级：集成物联网平台，实时监测气体压力、流量、纯度，预测气瓶更换时间。

• 节能设计：采用变频空压机、余热回收。

• 模块化扩展：管道预留分支接口，便于后期新增气体或设备。

实验室供气系统结合气体特性、实验需求及安全规范，通过合理的气源配置、可靠的管道设计、智能的安全控制，实现“稳定供气、风险可控”的目标。方案实施中严格执行国家标准，确保全生命周期安全。
