打造一个集研发、测试、中试于一体的半导体材料实验室，具备先进的实验设备、完善的实验条件和科学的管理体系，能够开展半导体材料的制备、性能测试、工艺优化等研究工作，为我国半导体产业的发展提供技术支持和人才培养。

一、实验室功能分区

1. 材料制备区

晶体生长区：配备单晶炉（Czochralski法或区熔法）、高压反应釜（水热法）等。

薄膜沉积区：配置化学气相沉积（CVD）、物理气相沉积（PVD）、分子束外延（MBE）等设备。

光刻与微纳加工区：包含匀胶机、光刻机（紫外或电子束）、刻蚀设备（干法/湿法）、离子注入机等。

清洗与表面处理区：设置超纯水系统、酸/碱清洗台、等离子清洗机等。

2. 测试分析区

电学性能测试：霍尔效应测试仪、半导体参数分析仪、探针台。

光学性能测试：紫外-可见分光光度计（UV-Vis）、光致发光（PL）光谱仪、拉曼光谱仪。

结构表征：X射线衍射仪（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、原子力显微镜（AFM）。

成分分析：X射线光电子能谱（XPS）、二次离子质谱（SIMS）。

3. 辅助功能区

超纯水与气体供应：集中供气系统（高纯氮气、氩气等）、超纯水循环系统。

化学品存储：独立防爆柜（酸、碱、有机溶剂分区存放），配备泄漏应急处理设施。

洁净室（Class 100-1000）：用于光刻、封装等高洁净度需求工艺。

二、环境控制与安全设计

1. 洁净度与温湿度

洁净室需达到ISO 5级（Class 100）以上，温湿度控制（22±1°C，相对湿度45%±5%）。

空气过滤系统：HEPA/ULPA高效过滤器，压差控制防止交叉污染。

2. 通风与废气处理

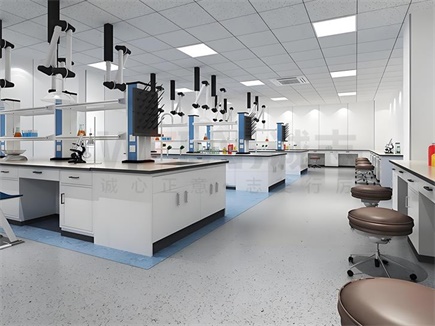

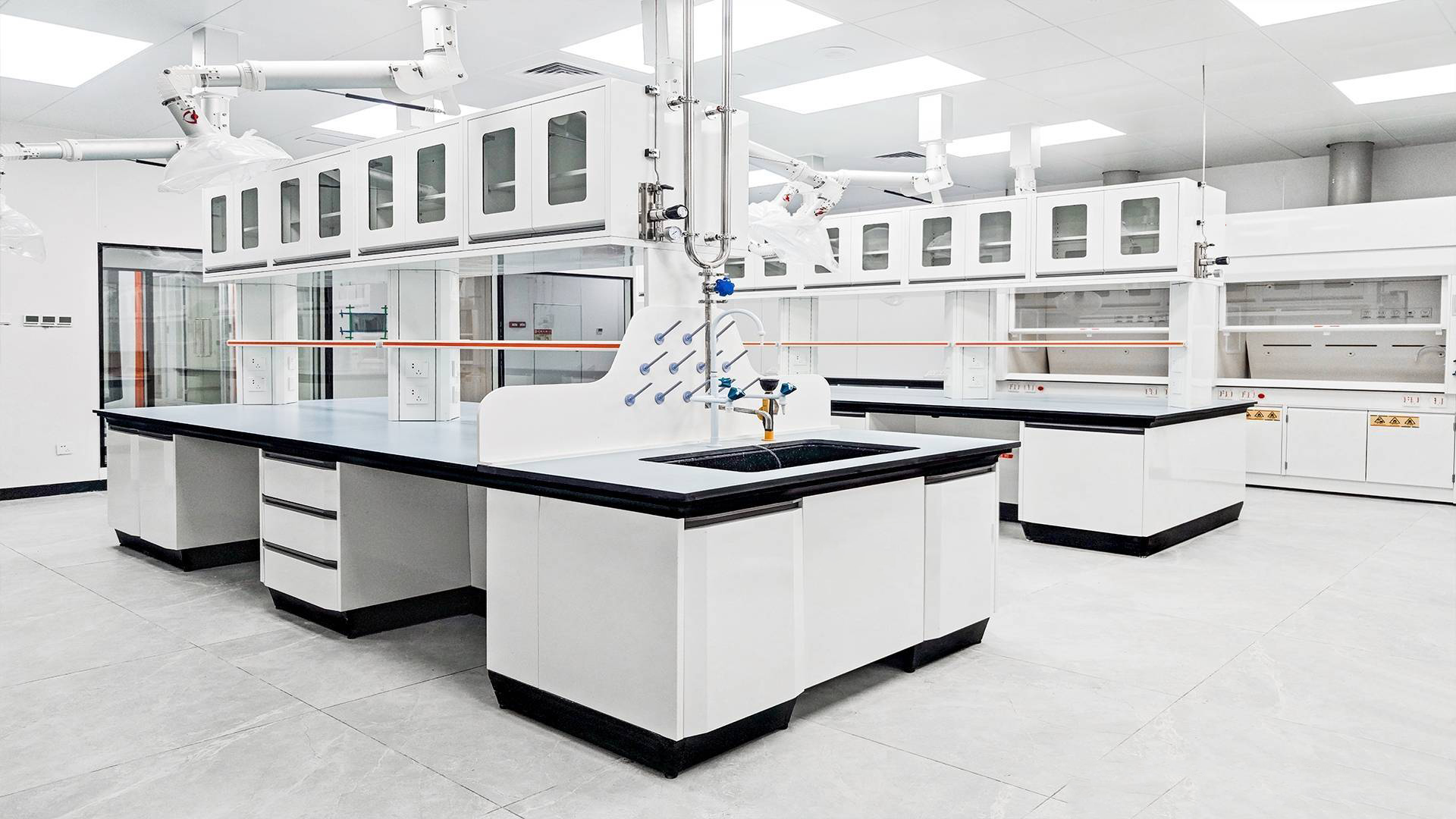

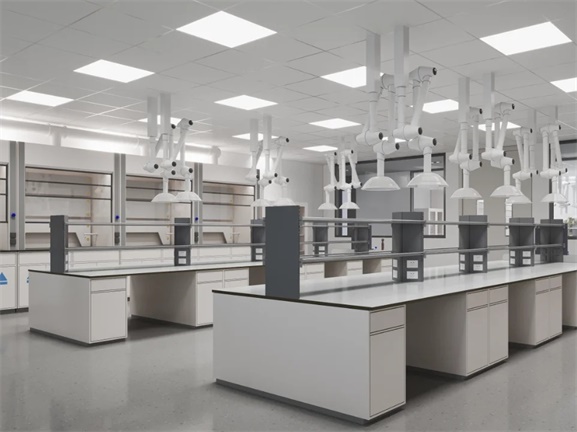

局部排风系统（如通风橱、万向排风罩）处理酸雾、有机废气。

集中式废气处理：酸性气体采用碱液洗涤塔，VOCs采用活性炭吸附或催化燃烧。

3. 防静电与电磁屏蔽

防静电地板、接地系统，操作台铺设防静电垫。

敏感仪器区设置电磁屏蔽室，避免外界干扰。

4. 安全设施

紧急淋浴器、洗眼器、气体泄漏报警系统。

防爆电气设备、消防系统（气体灭火+喷淋系统）。

危险工艺区与非实验区设置物理隔离。

三、设备选型与布局

1. 核心设备清单

制备设备：CVD反应炉、磁控溅射仪、电子束蒸发镀膜机。

加工设备：光刻机（接触式/投影式）、反应离子刻蚀机（RIE）。

分析设备：四探针测试仪、椭偏仪、XRD、AFM。

2. 布局原则

流程优化：按“材料制备→加工→测试”顺序布局，减少样品转运距离。

动静分离：振动敏感设备（如AFM、TEM）远离大型动力设备（如真空泵）。

模块化设计：预留扩展空间，支持未来设备升级或工艺扩展。

四、智能化与节能设计

1. 智能监控系统

环境参数（温湿度、洁净度、气体浓度）实时监测与报警。

设备状态远程监控，支持数据云端存储与分析。

2. 节能措施

余热回收（如CVD反应炉废热用于纯水加热）。

变频控制风机、LED照明系统。

冷却水循环系统（避免直排浪费）。

五、预算与实施步骤

1. 预算分配

设备采购：60%-70%

洁净室建设：20%-25%

安全与环保设施：10%-15%

2. 实施阶段

1：需求调研与方案设计（1-2个月）。

2：基建施工与洁净室搭建（3-6个月）。

3：设备安装调试与验收（2-3个月）。

半导体材料实验室规划设计方案以满足我国半导体产业发展需求为目标，通过合理的选址与布局，打造一个先进、专业的半导体材料实验室。在实施过程中，充分考虑各种风险因素，采取有效的应对措施，确保实验室的顺利建设和运营。
